回转式烘干机一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料，同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。

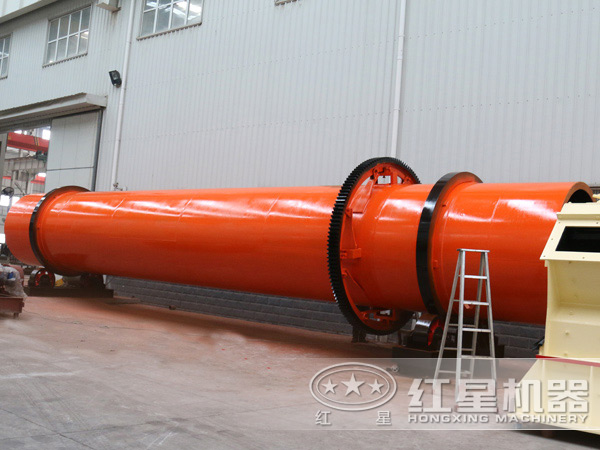

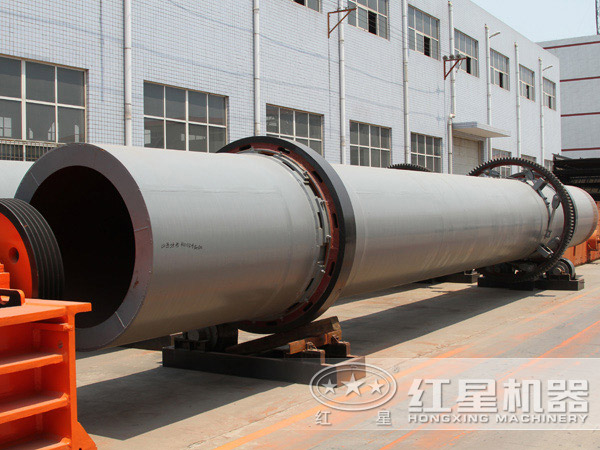

回转式烘干机设备实拍
回转式烘干机具有适用范围广、操作方便、运转率高等优点，在水泥工业中被广泛用于烘干粘土、矿渣、碎石、煤 等原、燃料。
回转式烘干机性能优势
组合筒体，作业主体精度高
筒体采用组装式结构，提高了设备的精度，便于运输和安装；
结构合理能耗低
采用组合升举式扬板，便于物料料幕更加均匀，热交换充分，能耗低；
毛毡密封隔热性好
回转式烘干机密封装置的密封圈为毛毡，主要起隔热作用；
结构简单安装方便
弹簧和压板同时将密封圈固定于筒体外壁，压圈和压块由螺栓一起固定于卸料罩壳上，主要是为压紧密封圈，使密封圈能够紧紧贴在筒壁上，还能保护弹簧和压板，这种密封装置结构简单，安装方便。

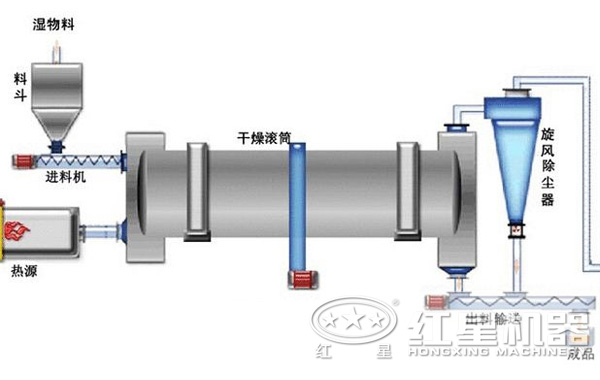

回转式烘干机工作原理
在物料进入到回转式烘干机滚筒内后，开始同烘干滚筒内部的热气流进行接触，开始整个的烘干流程。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的；湿物料在筒体内向前移动过程中，直接或间接得到载热体的热量，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。滚筒内部的筒壁上设置的有抄板，不断地抄起矿渣，加速热气流同矿渣之间进行热交换；还设置有清扫装置，清扫产生的结块以及粘接在筒壁上的物料，防止堵塞。
载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
产品内部图
技术参数
| 规格 （m） | 筒体容积 （m³） | 生产能力 （t/h） | 安装斜度 （%） | 最高进气温度 （℃） | 主电动机 （kw） | 总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
