破碎机电动机的选择及破碎机电动机功率的计算方法

电动机是专门工厂生产的标准部件，设计时要选出具体型号、类型、结构、容量(功效)和转速。

破碎机生产车间

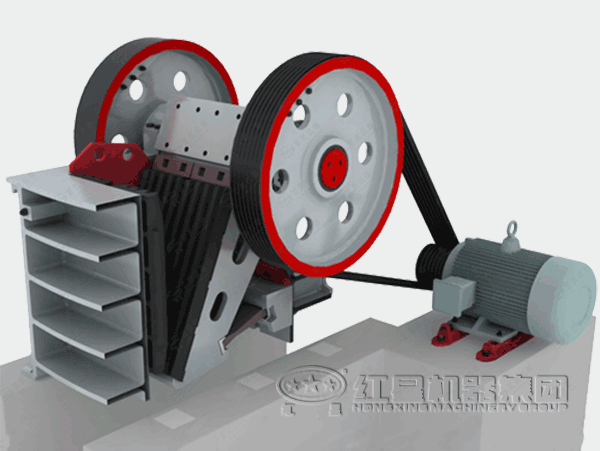

颚式破碎机工作原理

(1)最大剪切力的计算

由于设计要求中，不但要求该机能处理生活垃圾，还要能处理大块的废弃物、旧家电外壳、修建下来的树枝、旧轮胎、玻璃和纸张等，可以说能破碎的对象无所不有，其中切削料中可能含有铁钉，直径小的铁钉，要求能被机器剪断，过大直径的铁钉则很少，碰到这样的物料，由于系统压力升高，系统进行过载保护而停机。最大剪切力按照下面的公式进行计算。

式中：dmax--能被机器剪断的物料的宽度，单位为mm

[τ]----被剪切物料的允许抗剪切强度，单位为MPa。

(2)电机功率的计算

根据计算得出最大剪切力就可以计算所需电机功率，计算公式如下：

Pjmax=FmaxRj2πn=25120×10的负六次方×150×10(负三次发)×2π×1000=23.5kw式中：rj--转子半径，mmn--转速，r/min直流电机需要直流电源，结构较复杂，价格较高，维护比较不方便，同时生产单位一般用三相交流电源，因此，按工作要求和条件，选用三相笼式交流异步电动机，J系列，额定电压为380V。

破碎生产线客户现场

容量相同的电动机，有几种不同的转速系列使用，一般三相异步电动机常用的有四种同步转速，即3000、1500、100、750r/min。低转速电动机的极对数多，转矩也大，因此外廓尺寸及重量也较大，价格较高，但可以使传动装置的总传动比减小，使传动装置的体积、重量较小;高转速电动机就相反，因此通常多选为同步转速为1500和1000r/min的电动机。
