偏心振动筛的结构及工作原理分析

振动筛工作时筛体处于振动状态因而称振动筛。由于产生与筛面相垂直或近于垂宣的强烈振动。小于筛孔的细粒迅速通过筛孔而成为产下产品。振动筛有较高的处理能力和高达80%的筛分效率，而且构造简单，操作维护方便，耗电少，在选矿工艺中广泛应用。

振动筛的种类较多，各种振动筛的外形基本相同，但使筛子产生振动的部件及工作原理不同。振动筛有偏心振动筛.惯性振动筛，自定中心振动筛等多种。下面就来介绍一种常见的振动筛偏心振动筛。

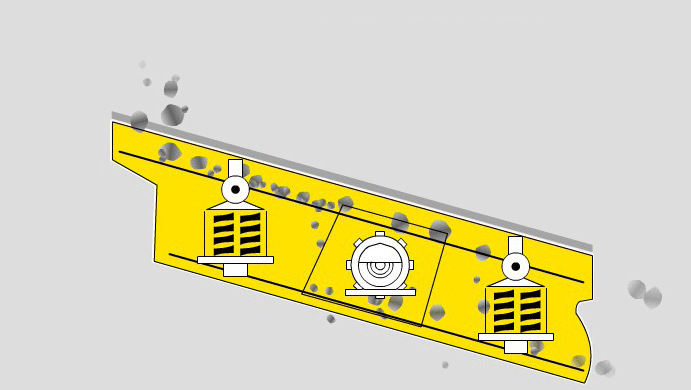

偏心振动筛是依靠偏心传动轴的高速旋转而位筛子产生振动，所以称为偏心振动筛，偏心振动筛的示意图如图2—21所示。

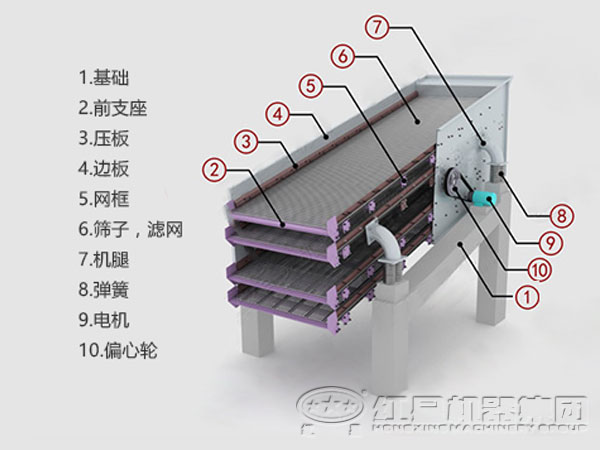

(1)偏心振动筛的构造：偏心振动筛主要由筛框、筛面、偏心传动轴、圆盘及配重物等几个主要部件组成：偏心振动筛的筛框用普通钢板焊成矩形外框，在其上固定有适宜形状和大小筛孔的冲孔筛面或金属丝织钢筛面，偏心传动轴与筛框的两侧壁间装有滚动轴承，传心传动轴的两侧装在滚动轴承中，筛子以15度—25度的倾角倾斜安装在基础上，轴的两侧各有一个圆盘，在圆盘上装有配重物。

(2)偏心振动筛的工作过程及原理：偏心振动筛工作时偏心轴不断旋转，当偏心距向上运动时筛子升起，筛上物料被抛起并松散，当偏心距向下运动时筛子下降，被抛起的物料借自重落回筛面，物料在筛面上经过多次抛起、下落而使小于筛孔的细粒通过筛7L成为筛下产品，大于筛孔的筛上粗粒，由筛子末端排出为筛上产物，从而达到格各种粒度组成的粒群筛分成不同粒度级别产品的目的。

偏心振动筛在高速振动的过程中受到很大的惯性力，为使基础免受损坏而装有配重物，配重物的运动方向正好与筛子的运动方向相反，所产生的惯性力与筛子的惯性力大小相等、方向相反，保证了偏心振动筛工作平稳可靠。如有需要可调整配重物与偏心轴间距离以满足上述要求。

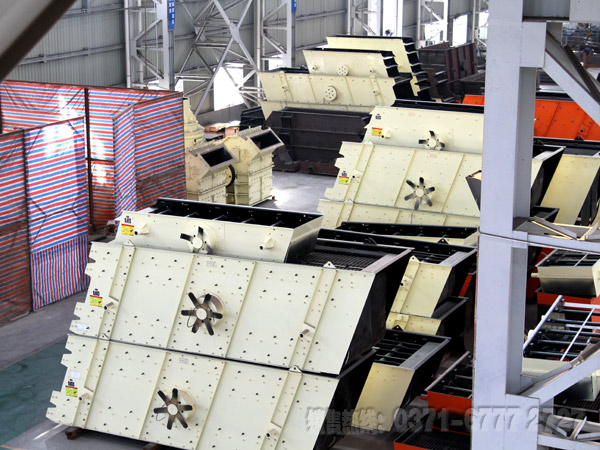

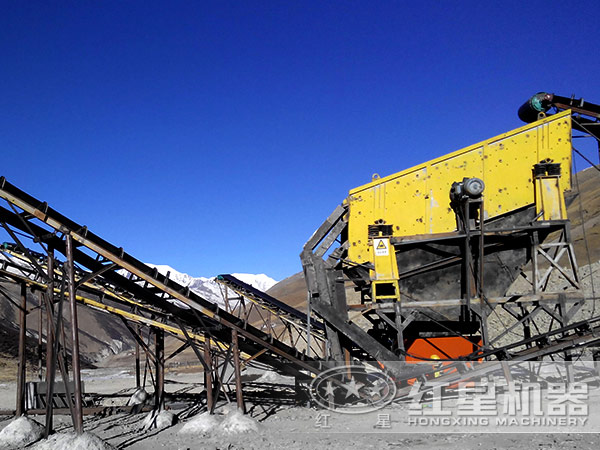

振动筛生产线客户现场

偏心振动筛为刚性振动，虽然振幅不随筛上负荷的变化而变化，但工作中产生强烈的振动，对机械及建筑物十分不利。新建选厂已很少采用。
