微粉磨是我公司在积累了多年微粉磨机生产经验的基础上,吸纳了瑞典先进的机械制造技术,并经过多年的试验与改进而开发的一种新型微粉磨机。微粉磨是先进技术的结晶,是统领微粉磨机潮流的新品。
微粉磨设备
HGM系列微粉磨是我公司科研所在30多年从事微粉磨设备研发经验的基础上,根据多年来用户使用微粉磨设备的实际情况,针对微粉磨行业发展的需要,吸收国内外新型粉磨技术及理念,潜心开发出的具有高端技术水平的新型产品。
高压微粉磨是我公司技术工程师在多年研究工业磨粉机的基础上,根据流体力学原理,潜心研制出的可与气流磨相媲美的微粉磨机。
微粉磨工作现场
HXM1021型三环中速微粉磨是我公司自行研制的新产品,是目前国内先进的干法非金属矿超细粉体的微粉磨设备。物料的粉碎与粉体的分级置于同一机体内而各自独立运转,具有结构紧凑、产品细度可调 1400-3000目,维修简便、单位产品能耗低、投资省等特点。
红星微粉磨设备生产车间
微粉磨性能优势
生产效率高
微粉磨磨辊采用磨环研磨曲线的设计理念,提高研磨效率。在成品细度和功率相同的情况下,产能较气流磨、搅拌磨、球磨机等高出一倍。 产品细度一次性可达到d97≤5μm 。
运行成本低
微粉磨配件主要采用特殊材料锻制而成,特别是磨辊和磨环等耐磨件的制作材料,从而使利用程度大大提高,特别是在加工碳酸钙、方解石时,显得尤为突出,使用寿命可达2-5年。
设备稳定性高
微粉磨因磨腔内无滚动轴承、无螺钉,解决了轴承和密封件易受损的问题,也不会发生因为螺钉易松动而毁坏机器的现象,大大降低了微粉磨设备的停机检修时间和维修成本,设备使用更加方便和高产。
应用范围广
微粉磨在设计之初都已经考虑到其在各个行业的不同应用,通过合理和简单的装配,使得微粉磨设备能够高产的加工方解石、石英石、硅石和钾矿石等物料。
节能环保
在微粉磨设备的设计上,也需考虑设备的节能性和环保性。微粉磨特别安装了脉冲除尘器和消声器,可以减轻粉尘污染,降低噪音,达到国家的环保标准。

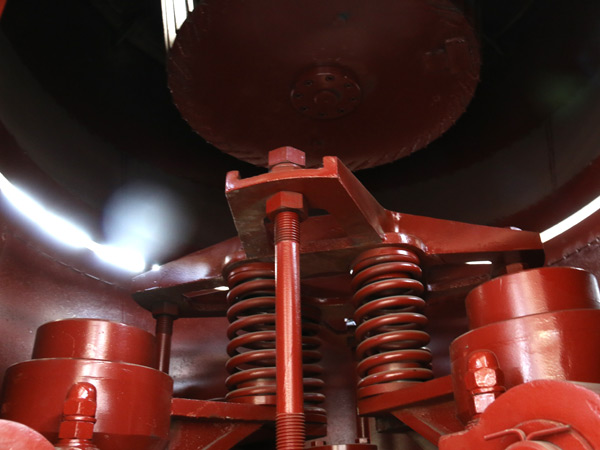

设备内部结构
微粉磨工作原理
物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入微粉磨进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,使铲上的磨料置于其间,因磨辊的滚碾已达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流 经大旋风收集器上的管道流入鼓风机。
风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保污染小。由于物料所含水份在研磨时受热蒸发为气体,管路中各阀门接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。
产品内部图
技术参数
参数 型号 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
进料粒度(mm) | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度(mm) | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料细度班产量(t) | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心轴转速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨环直径(mm) | 1006 | 973 | 907.5 | 850 | 725 |
磨辊直径(mm) | 300 | 300 | 270 | 250 | 210 |
磨辊高度(mm) | 160 | 160 | 150 | 150 | 150 |
主机电机 | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
风机电机 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器电机 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
